Descripción del tablero

Contenido

Una vez conectado, tendrá acceso a estas herramientas:

1. Resumen del estado de la red
2. Comparación de múltiples agentes
3. Gráficos detallados de latencia
4. Previsión de latencia
5. Mapa de calor de latencia
6. Ancho de banda
7. LIFBE

Resumen del estado de la red

En este panel compacto anterior, podemos ver la información principal de nuestra red antes de ver los detalles en los otros paneles.

Primero, asegúrese de que el ID de agente seleccionado sea el que desea ver los datos (véalo aquí).

Podemos analizar los siguientes datos:

• Indicadores de calidad de conectividad
  • b>Estabilidad: la estabilidad de la red se calcula en función de la desviación estándar, caídas y eventos.
  • Volatilidad : desviación estándar de las latencias dividida por la media. Tener una variabilidad baja significa que tenemos una red estable.

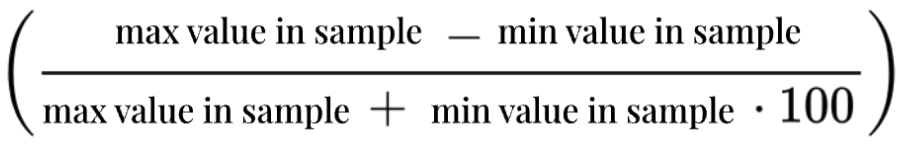

    Fórmula de volatilidad:
  • Jitter : variación en el retardo de tiempo entre el momento en que una señal se transmite y se recibe a través de una conexión de red, midiendo la variabilidad en la latencia. La fórmula es media(abs (diferencias entre valores)). Analiza todos los valores en el rango de tiempo seleccionado.
    Ejemplo:
    Digamos que tenemos 5 muestras con las siguientes latencias: 136, 184, 115, 148, 125 (en ese orden). La latencia promedio es de 142 - (sume, divida entre 5). La fluctuación se calcula tomando la diferencia entre muestras.
    136 a 184, diferencia = 48
    184 a 115, diferencia = 69
    115 a 148, diferencia = 33
    148 a 125, diferencia = 23
    (Observe cómo tenemos solo 4 diferencias para 5 muestras). La diferencia total es de 173, por lo que la fluctuación es de 173/4, o 43,25.
• Indicador de salud de conectividad
  • Este indicador de alto nivel tiene en cuenta la estabilidad, la volatilidad, la latencia de la aplicación y el umbral establecido en los agentes (latencia esperada de la aplicación y estabilidad esperada que debe definir el usuario en el lanzamiento, 30 ms y 95% en caso contrario).
  • Puede indicar Buen cuando se respetan los umbrales de estabilidad y latencia, Advertenci cuando no se respeta una de las condiciones anteriores y Necesita atenció tan pronto como se respeten los umbrales de estabilidad y latencia no se respetan con un margen del 20%. un margen del 20%.
• Información del agente (3) son algunos de los metadatos sobre el agente seleccionado.
  • ID del agente : Identificador único del dispositivo que está recopilando datos.
  • Nombre del ageneb>: Nombre del agente o sitio. Debe ser definido en el lanzamiento por el usuario, vacío de lo contrario.
  • Hardware: Tipo/modelo de equipo donde está instalado el agente. Debe ser definido en el lanzamiento por el usuario, vacío de lo contrario.
  • Dirección : Dirección física del agente. Debe ser definido en el lanzamiento por el usuario, vacío de lo contrario.
  • Nombre de la red : Nombre de la red utilizada por la sonda para llegar al reflector (si corresponde). Debe ser definido en el lanzamiento por el usuario, vacío de lo contrario.
  • Tipo de red : Tipo de red utilizada (4G, 5G, WIFI, etc.). Debe ser definido en el lanzamiento por el usuario, vacío de lo contrario.
  • Detalles : Campo de texto sin formato para obtener más detalles sobre este agente. Debe ser definido en el lanzamiento por el usuario, vacío de lo contrario.
  • Docker version : Versión del Agente QoS utilizado.
• Indicadores de latencia
  • Application: la latencia de la aplicación es la media de las latencias HTTP, HTTPs, TCP y UDP.
  • Latencia esperada de la aplicación : corresponde al umbral que creó el usuario al inicializar el agente
  • Red : la latencia de red es la media entre las latencias ICMP y TWAMP.
  • Latencia por protocolo
  • Historial de latencia
• Indicadores de ancho de banda
datos de
• ancho de banda TCP by UDP velocidad de carga y velocidad de descarga.
• Los datos historial de ancho de banda de las últimas 12 horas.
